产品概述
NC5400 是 NC5000 系列 4轴脉冲轨迹控制卡，适合4轴以内连续路径加工设备。
产品特点
连续轨迹
适合点胶、激光、涂布和轮廓加工。
小线段前瞻
改善密集小线段轨迹运行平滑性。
轨迹同步
适合胶阀、激光、气压和功率随轨迹同步。
脉冲控制
适合传统脉冲伺服或步进系统。
产品参数
| 所属系列 | NC5000系列轨迹卡 |
|---|---|
| 产品名称 | NC5400 |
| 控制形态 | 4轴脉冲型轨迹运动控制卡 |
| 电脑接口 | PCI / PCIe 可选 |
| 本地脉冲轴 | 4轴 |
| 轨迹能力 | 连续插补、小线段前瞻、圆弧限速、长路径连续加工 |
| 缓冲能力 | 连续插补缓冲区可装5000条指令 |
| 工艺同步 | 支持轨迹中IO / PWM / DA / 辅助轴跟随等同步输出 |
| 典型配件 | A7102 + A7400 |
| 典型应用 | 4轴以内脉冲轨迹设备、点胶、涂布、激光切割/焊接、复杂轮廓加工 |

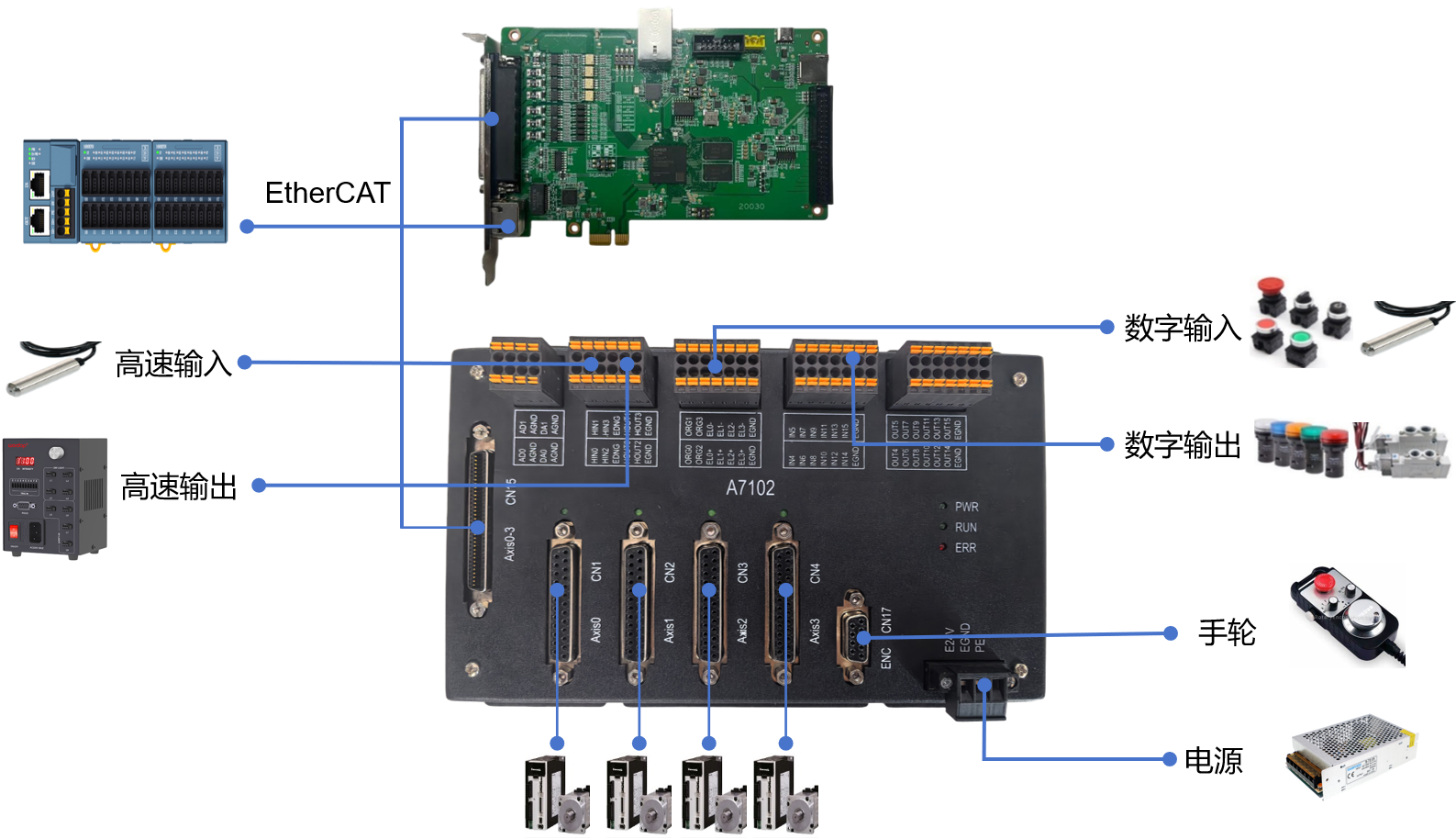

系统架构
附件下载
控制卡调试软件
控制卡 Motion 调试软件，用于控制卡扫描、配置、运动测试、IO调试与现场调试。
控制卡库文件和例程
控制卡二次开发库文件、示例工程和调用例程，用于项目集成与功能验证。
纳尔时代运动控制卡产品型录 V1.0
覆盖 NC1000、NC3000、NC5000 运动控制卡系列、快速选型、产品矩阵、订货配置和典型应用。
NC3000/5000 脉冲/混合型控制卡用户手册 V1.1
NC3400、NC3800、NC3464、NC3864、NC5400、NC5800、NC5464、NC5864 等脉冲/混合型控制卡资料。
运动控制卡函数库编程手册 V2.1
C#、VC、VB.NET、Python 等函数库接口与二次开发说明。
Motion 软件使用手册 V2.0
运动控制卡调试、板卡扫描、总线配置、轴控与IO调试软件说明。
