产品概述
NC3864 是 NC3000 系列 8轴脉冲+总线混合点位控制卡，适合多轴脉冲与总线轴协同控制。
产品特点
8轴本地脉冲
保留较多本地脉冲轴资源。
EtherCAT扩展
支持总线轴与分布式IO扩展。
设备升级
适合老设备升级和新旧驱动器混用。
点位协同
适合多工位、多轴点位控制场景。
产品参数
| 所属系列 | NC3000系列点位卡 |
|---|---|
| 产品名称 | NC3864 |
| 控制形态 | 8轴脉冲 + EtherCAT总线混合点位控制卡 |
| 电脑接口 | PCI / PCIe 可选 |
| 本地脉冲轴 | 8轴 |
| 总线轴数 | 最大64轴，A08 / A16 / A24 / A32 / A64 可选 |
| EtherCAT速率 | 100 Mbps |
| 最快总线周期 | 250 μs |
| 运动能力 | 点位运动、插补运动、视觉触发、锁存、比较输出、补偿与同步 |
| 典型配件 | A7103 + A7203 + A7400×2 |
| 典型应用 | 8轴脉冲 + EtherCAT总线扩展、多轴脉冲与总线轴协同设备 |

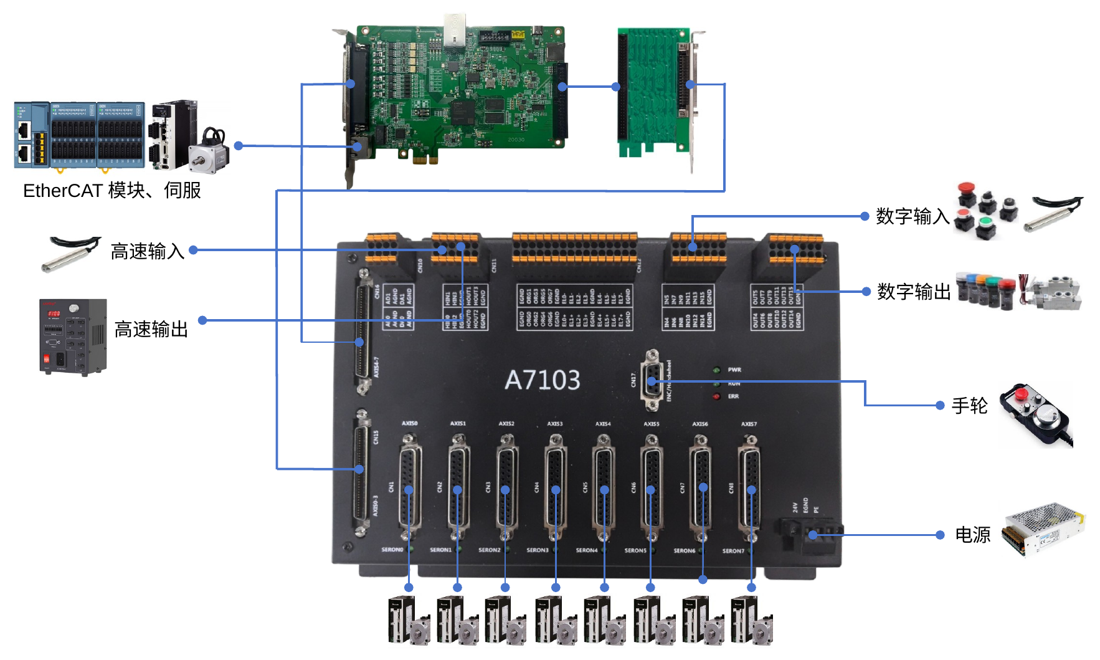

系统架构
附件下载
控制卡调试软件
控制卡 Motion 调试软件，用于控制卡扫描、配置、运动测试、IO调试与现场调试。
控制卡库文件和例程
控制卡二次开发库文件、示例工程和调用例程，用于项目集成与功能验证。
纳尔时代运动控制卡产品型录 V1.0
覆盖 NC1000、NC3000、NC5000 运动控制卡系列、快速选型、产品矩阵、订货配置和典型应用。
NC3000/5000 脉冲/混合型控制卡用户手册 V1.1
NC3400、NC3800、NC3464、NC3864、NC5400、NC5800、NC5464、NC5864 等脉冲/混合型控制卡资料。
运动控制卡函数库编程手册 V2.1
C#、VC、VB.NET、Python 等函数库接口与二次开发说明。
Motion 软件使用手册 V2.0
运动控制卡调试、板卡扫描、总线配置、轴控与IO调试软件说明。
