产品概述
NC3064 是 NC3000 系列 EtherCAT 总线型点位控制卡，面向点位定位、插补运动、视觉高速触发和多轴分布式控制场景。
产品特点
EtherCAT总线控制
适合新设备、多轴分布式总线和减少线束的控制系统。
点位与插补
支持点位运动、直线插补、圆弧插补等常见运动控制需求。
高速触发
适合视觉飞拍、相机/光源触发、位置锁存与比较输出。
系统扩展
可根据轴数需求配置 A08 / A16 / A24 / A32 / A64 等总线轴版本。
产品参数
| 所属系列 | NC3000系列点位卡 |
|---|---|
| 产品名称 | NC3064 |
| 控制形态 | EtherCAT总线型点位运动控制卡 |
| 电脑接口 | PCI / PCIe 可选 |
| EtherCAT速率 | 100 Mbps |
| 最快总线周期 | 250 μs |
| 总线轴数 | 最大64轴，A08 / A16 / A24 / A32 / A64 可选 |
| 从站数量 | 最多128个EtherCAT从站 |
| 插补能力 | 最多8个插补坐标系；支持2~16轴直线插补、两轴圆弧、空间圆弧、两/三轴螺旋线、两轴矩形插补等 |
| 高速功能 | LTC 4路、CMP 4路、PWM 4路 |
| 编码器 | 2路差分编码器，最高4MHz，4倍频后16MHz |
| 模拟量 | AD 2路16位0~10V，DA 2路15位0~10V |
| 通用IO | 数字输入26点（含8路高速输入），数字输出26点（含8路高速输出），输出最大电流500mA |
| 典型应用 | 总线伺服、多轴分布式控制、视觉飞拍、搬运、贴合、锁付、检测 |

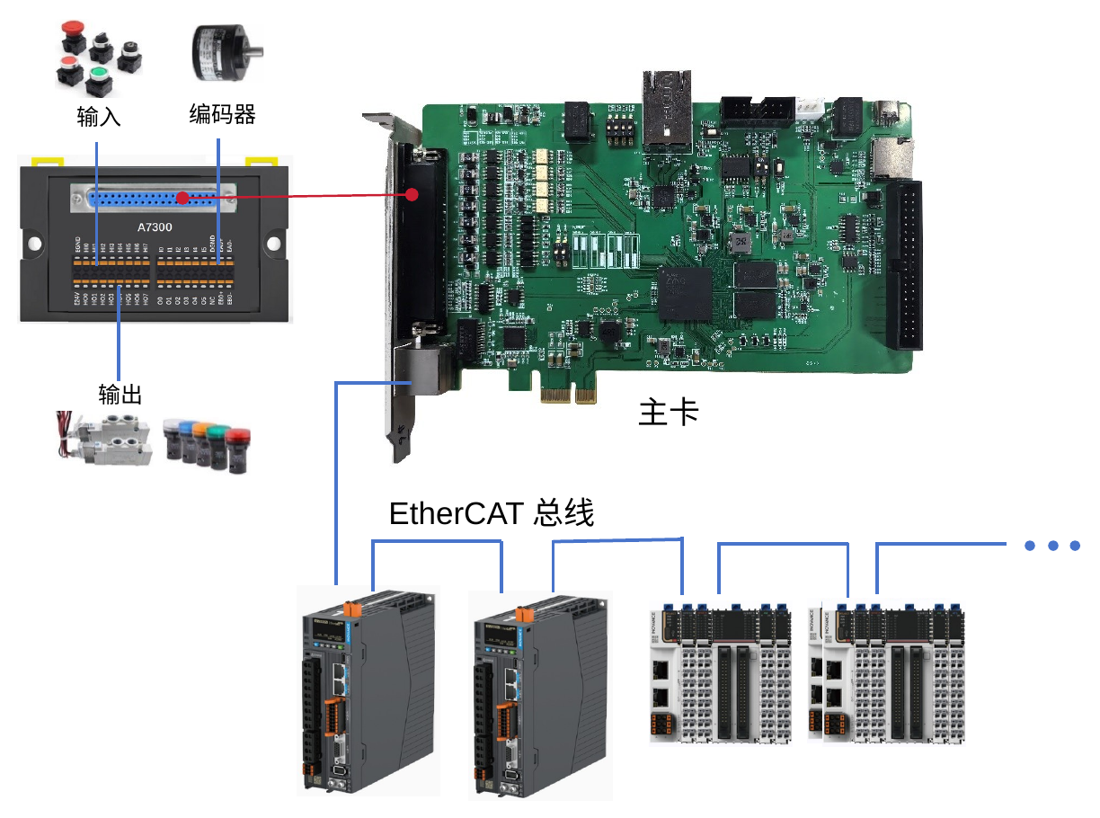

系统架构
